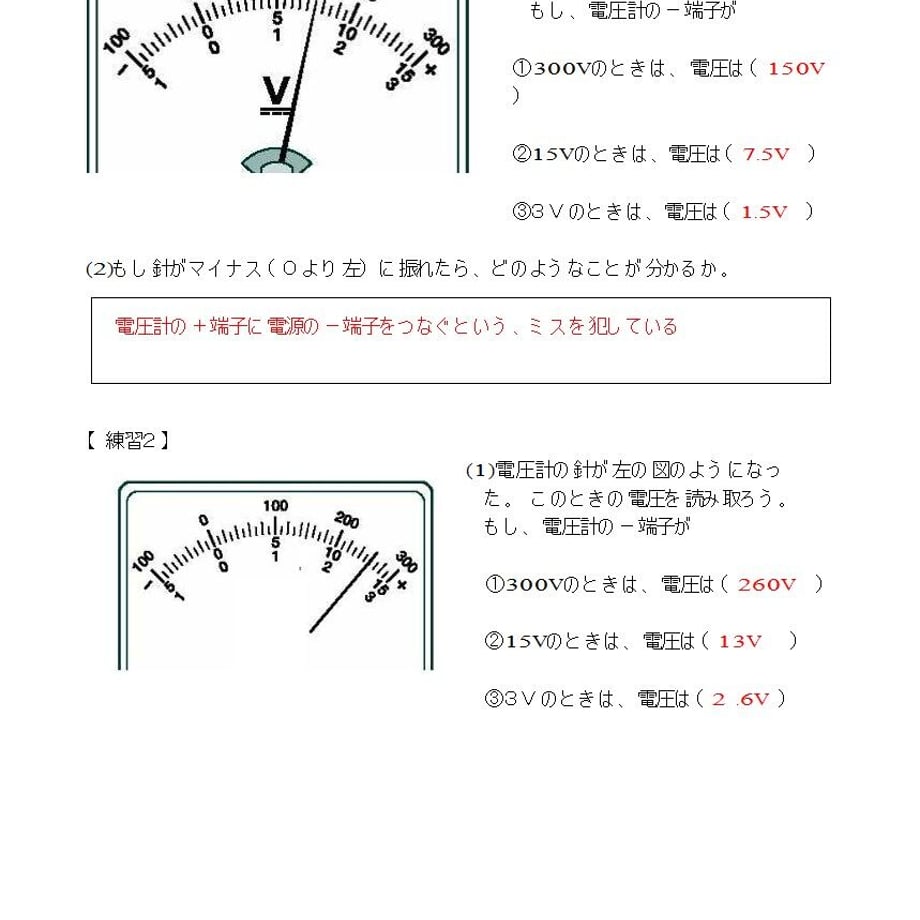

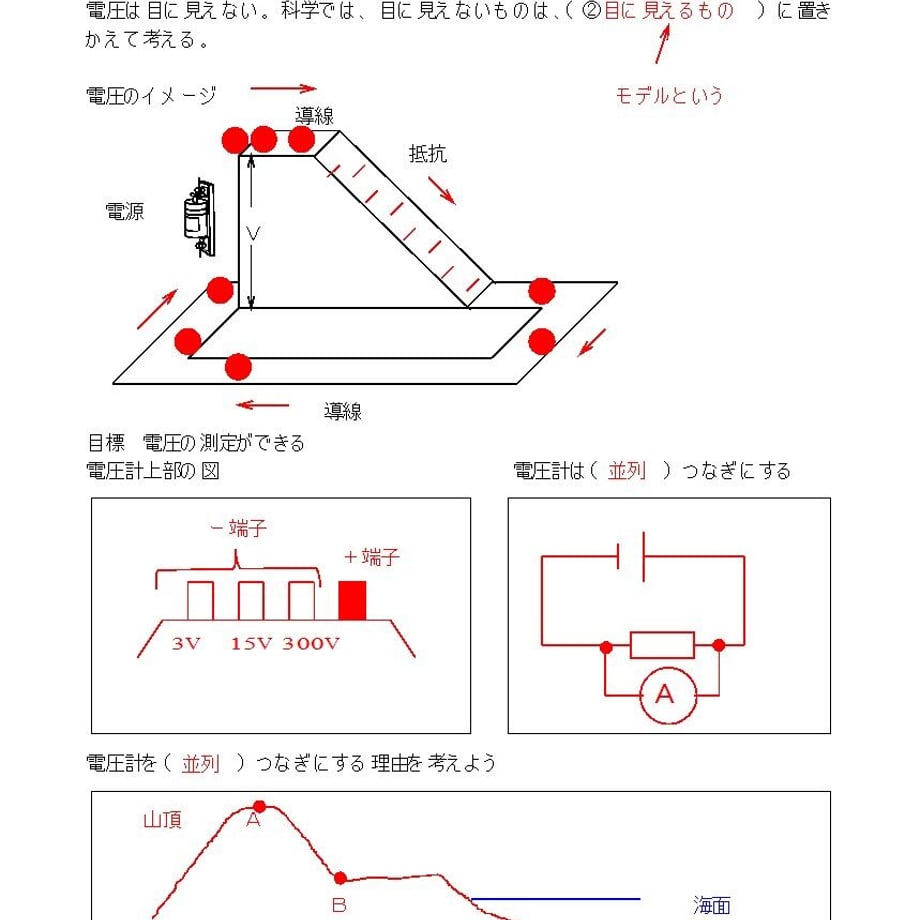

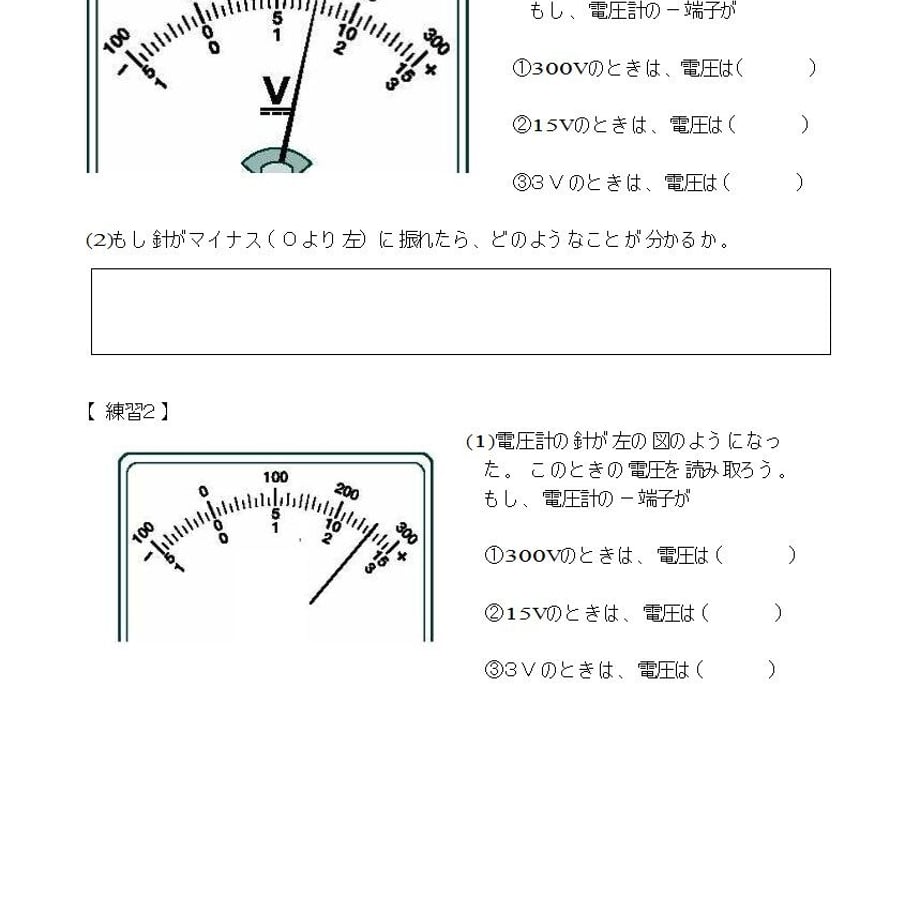

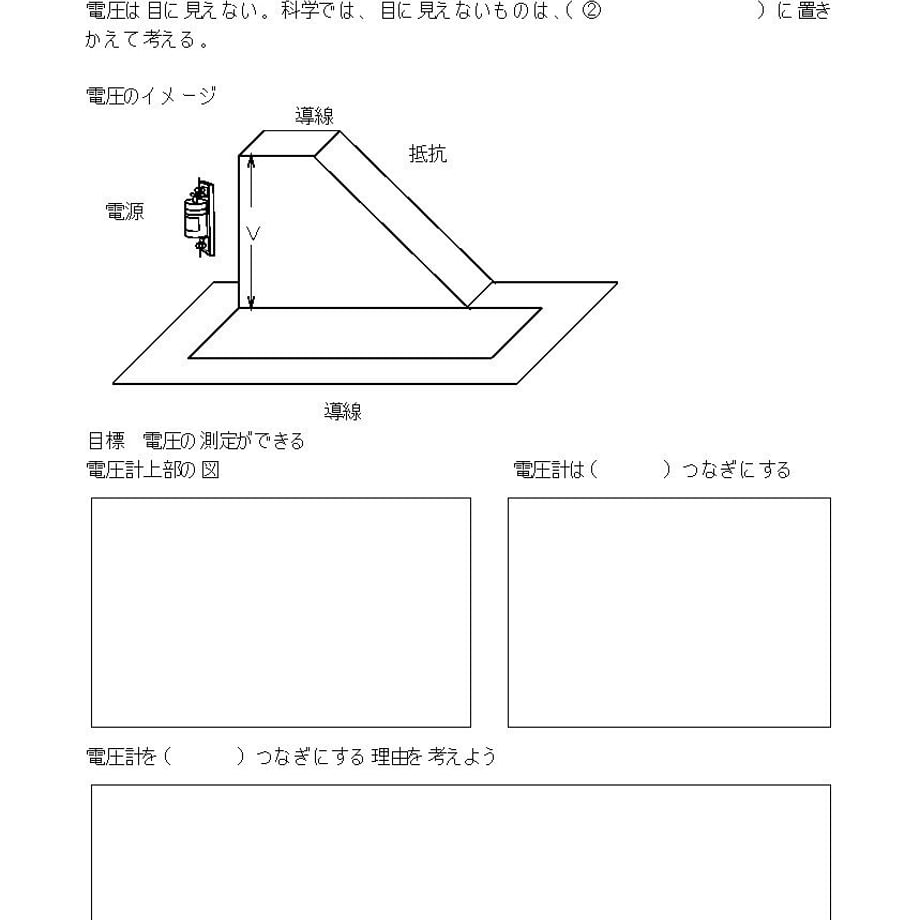

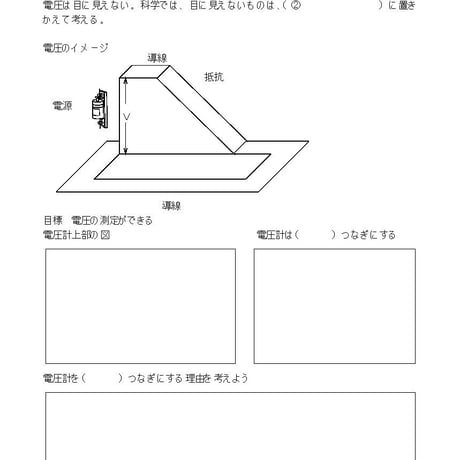

電圧のイメージをつくるための授業プリントです。 Ｂ５　2枚、解答2枚の計４枚です。 内容 １　電流（電気を持つ粒子の流れ）は、ビー玉や川のように高さの差（高低差）がないと流れません。この高さの差が電圧です。 ２　高さの差を坂道を使ってイメージしていきます。 　　複数の障壁（小さな壁）を持つ坂道を、ビー玉がぶつかりながら転げ落ちるイメージです。壁にビー玉がぶつかると、その衝撃で坂が振動します。抵抗器に熱が発生するのは、この振動のためです。熱の正体は振動であることを押さえます。 ３　イメージができたところで、高さの差を測定する器具、電圧計の使い方を学習します。なぜ電圧計は、電流計と違って並列つなぎなのかも、学習します。
