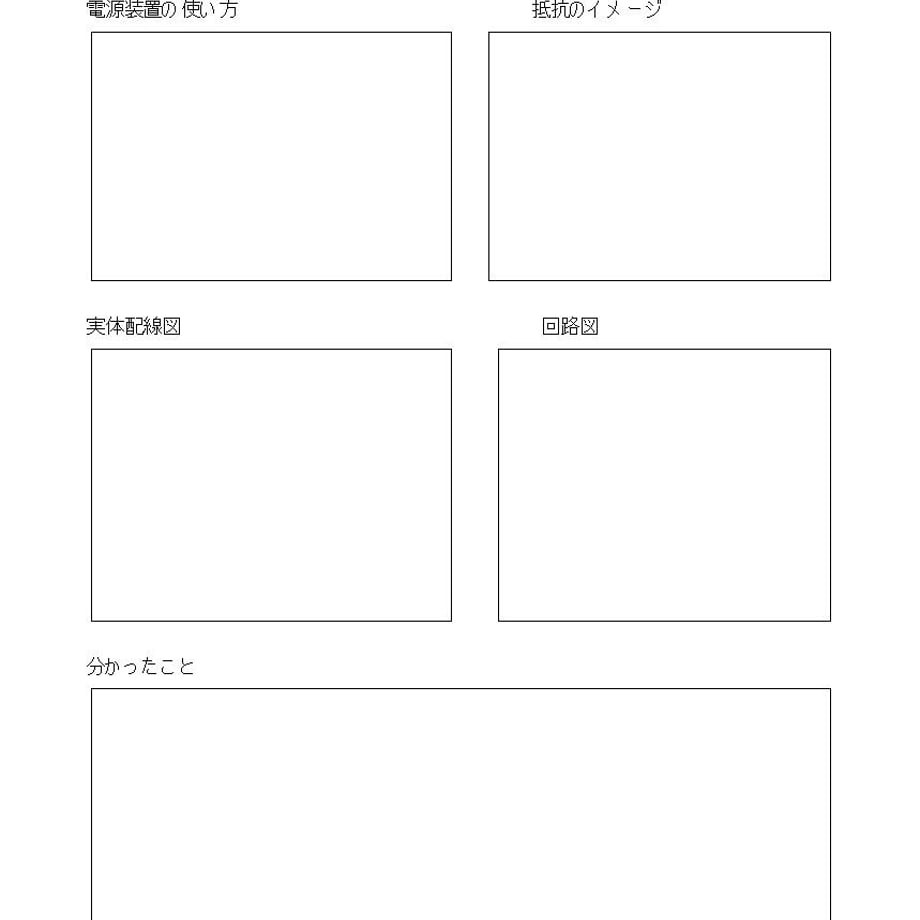

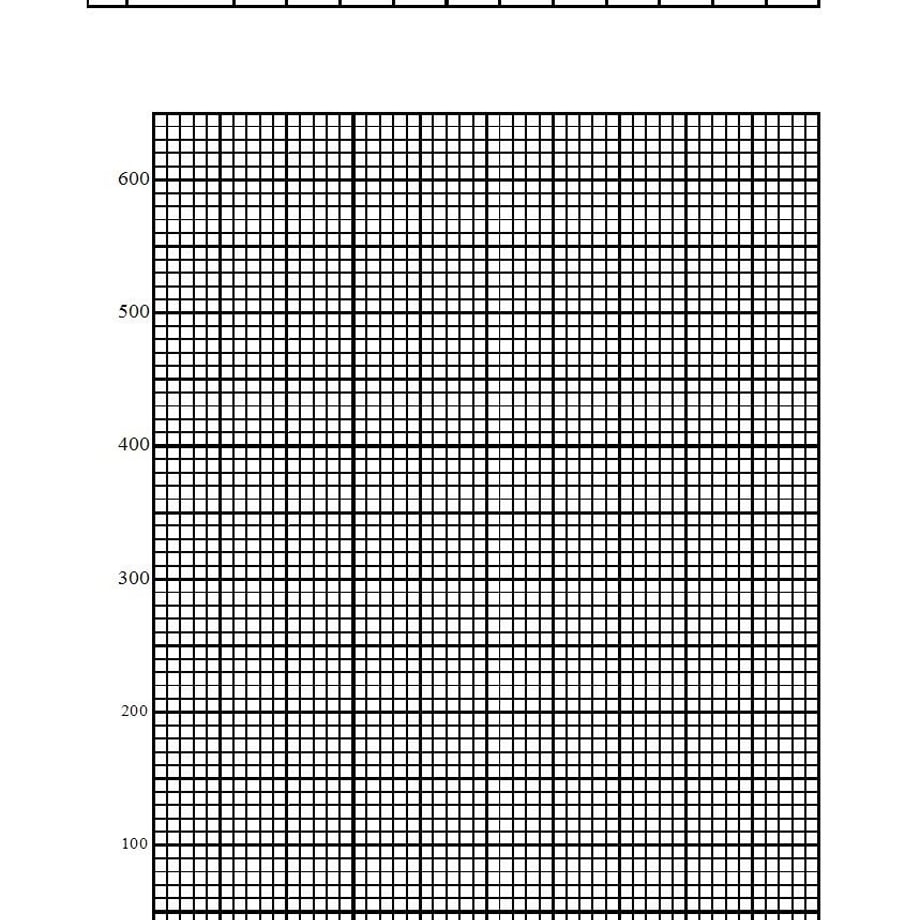

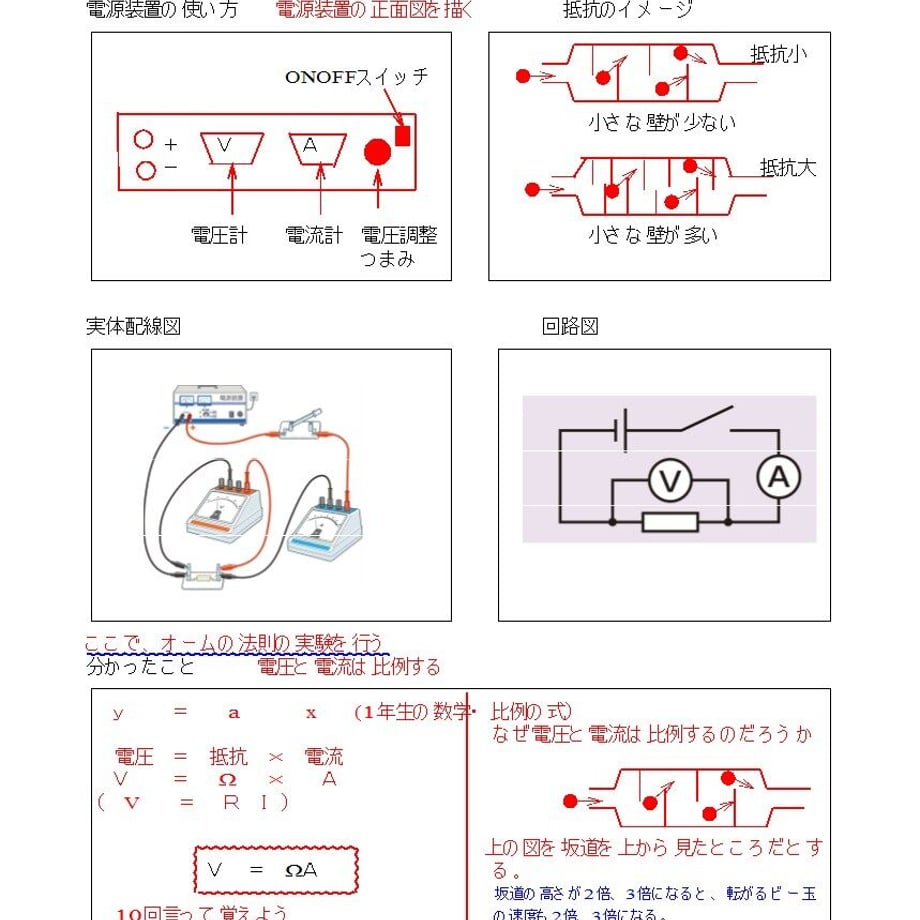

オームの法則の実験用の授業プリントです。 Ｂ５　2枚（そのうちの1枚はグラフ用紙）、解答１枚の計3枚です。 内容 １　電源装置の正面図を書いて使い方を説明します。 ２　抵抗器のイメージ図を書いて、なぜ熱が出るのかを説明します。 　　抵抗器の中に小さな壁がたくさんあり、そこに粒子がぶつかると抵抗器が振動します。この振動が熱の正体です。 ３　次に実体配線図と回路図を書いて、配線の仕方を説明します。 ４　実際に配線させます。 ５　「電圧計を見ながら１Ｖずつ上げて、電流計を読む」という動作をしっかり確認します。（ここが理解しにくい） ６　実験開始です。 　　電源装置のつまみは回しすぎない。１０Ｖ以上上げないことがポイン　　　　トです。１０Ｖ以上に上げると、電流計のヒューズがとんでしまいます。
